हेवी मशिनरी आणि विंड टर्बाइनच्या फिरणाऱ्या मोशनसाठी स्लीविंग रिंग गंभीर का आहे?

जड यंत्रसामग्रीच्या जगात, एक घटक आहे जो प्रचंड भारांखाली फिरण्यास सक्षम करतो - स्लीव्हिंग रिंग. टर्नटेबल बेअरिंग म्हणूनही ओळखले जाणारे, हे मोठ्या प्रमाणातील बेअरिंग एकाच वेळी अक्षीय बल, रेडियल फोर्स आणि उलटण्याचे क्षण हाताळते, ज्यामुळे ते उत्खनन करणारे, क्रेन, विंड टर्बाइन आणि एरियल वर्क प्लॅटफॉर्म यांसारख्या उपकरणांसाठी अपरिहार्य बनते. आम्ही तपासतोSlewing रिंगपासूनHuaxi, त्याची रचना तत्त्वे, भौतिक आवश्यकता आणि बांधकामापासून अक्षय ऊर्जेपर्यंतच्या उद्योगांमध्ये ती बजावत असलेल्या महत्त्वपूर्ण भूमिकेचा शोध घेत आहे. आम्ही उत्पादन क्षमता, गुणवत्ता प्रणाली आणि प्रमाणपत्रे देखील पाहतोHuaxiया मागणी क्षेत्रात एक विश्वासू पुरवठादार.

"जॉइंट" जो जड उद्योगाला गतीमान ठेवतो

कल्पना करा की एक विशाल पवन टर्बाइन वाऱ्याला तोंड देण्यासाठी त्याचे ब्लेड फिरवत आहे. किंवा एक उंच क्रेन जड भार उचलण्यासाठी त्याचा बूम फिरवत आहे. किंवा उत्खनन यंत्र पृथ्वीमध्ये खोदण्यासाठी हात फिरवत आहे. यापैकी प्रत्येक मशीनमध्ये, एकच घटक असतो ज्यामुळे रोटेशन शक्य होते - स्लीव्हिंग रिंग. सहसा "मशीन जॉइंट" असे म्हणतात, हे मोठे बेअरिंग फिरत असलेल्या वरच्या संरचनेला स्थिर खालच्या संरचनेशी जोडते, गुळगुळीत, नियंत्रित हालचालींना अनुमती देताना प्रचंड शक्ती प्रसारित करते.

स्लीविंग रिंग ही सामान्य बेअरिंग नसते. ते सामान्यत: ०.४ ते १० मीटर पर्यंत व्यासाचे मोठे असते-आणि एकत्रित भार सहन करणे आवश्यक आहे ज्यामुळे मानक बेअरिंग नष्ट होतात. या भारांमध्ये अक्षीय बल (उभ्या वजन), रेडियल फोर्स (क्षैतिज पुश आणि खेचणे), आणि उलटण्याचे क्षण (टिल्टिंग फोर्स) यांचा समावेश होतो. स्लीव्हिंग रिंगची रचना, त्याच्या रोलिंग घटकांसह, रेसवे आणि बऱ्याचदा एकात्मिक गियर दात, अचूक घूर्णन नियंत्रण राखून या भारांना समर्थन देण्यास अनुमती देते.

Jiangyin Huaxi Flange Co., Ltd., Jiangsu Huaxi Group ची उपकंपनी, 1984 पासून रिंग-प्रकार फोर्जिंग्ज आणि फिनिश्ड फ्लँज्सची निर्मिती करत आहे. कंपनी दरवर्षी 35,000 टन रिंग-प्रकार फोर्जिंग आणि 25,000 टन तयार फ्लँज आणि पाईप फिटिंग्ज तयार करते, 10,00 पेक्षा जास्त विशिष्टतेसह. त्यांचेSlewing रिंगउत्पादने स्टेनलेस स्टील, कार्बन स्टील, मिश्र धातु स्टील आणि डुप्लेक्स स्टीलपासून बनविली जातात आणि 28 देशांमध्ये निर्यात केली जातात. हा लेख वैशिष्ट्ये, उत्पादन प्रक्रिया आणि ऍप्लिकेशन्स एक्सप्लोर करतो जे स्लीइंग रिंग मार्केटमध्ये Huaxi ला एक महत्त्वपूर्ण खेळाडू बनवतात.

तांत्रिक तपशील

खाली मुख्य वैशिष्ट्ये आणि क्षमतांचा सारांश आहेSlewing रिंगपासून उत्पादनेHuaxi.

सामान्य बियरिंग्जपेक्षा स्लीविंग रिंग काय वेगळे करते?

स्लीव्हिंग रिंगचे मूल्य समजून घेण्यासाठी, ते पूर्ण करणे आवश्यक असलेल्या अद्वितीय मागण्या पाहण्यास मदत करते.

एकत्रित लोड क्षमता

स्लीविंग रिंग अशा शक्तींचे संयोजन हाताळण्यासाठी डिझाइन केले आहे जे मानक बेअरिंग द्रुतपणे नष्ट करेल. क्रेनमध्ये, लोड आणि बूमचे वजन मोठ्या प्रमाणात उलटण्याचा क्षण निर्माण करते. पवन टर्बाइनमध्ये, नेसेल आणि ब्लेडचे वजन अक्षीय भार निर्माण करतात, तर पवन शक्ती रेडियल आणि टिल्टिंग भार तयार करतात. स्लीइंग रिंगची मजबूत रचना—मोठ्या-व्यासाचे रेसवे आणि रोलिंग घटकांच्या अनेक पंक्तींसह—या शक्तींचे प्रभावीपणे वितरण करते.

मोठा व्यास, कॉम्पॅक्ट उंची

स्लीव्हिंग रिंग्स त्यांच्या उंचीच्या तुलनेत त्यांच्या मोठ्या व्यासाने दर्शविले जातात. हा "प्लेट-सारखा" आकार त्यांना मशीनच्या वरच्या आणि खालच्या संरचनेमध्ये थेट बसवण्याची परवानगी देतो, आवश्यक भार क्षमता प्रदान करताना जागा वाचवतो. अनुप्रयोगावर अवलंबून, व्यास 200 मिमी ते 10,000 मिमी किंवा त्याहून अधिक असू शकतो.

एकात्मिक गियर दात

अनेक स्लीइंग रिंग्समध्ये आतील किंवा बाहेरील रिंगवर गियर दात समाविष्ट असतात, ज्यामुळे ड्राइव्ह पिनियनसह थेट एकत्रीकरण होऊ शकते. हे वेगळ्या गियरची गरज काढून टाकते, मशीन डिझाइन सुलभ करते आणि वजन कमी करते. पर्यायांमध्ये अंतर्गत गियर, बाह्य गियर किंवा टूथलेस कॉन्फिगरेशन समाविष्ट आहेत.

माउंटिंग लवचिकता

स्लीइंग रिंग सामान्यत: आतील आणि बाहेरील रिंगांवर बोल्ट होल वापरून माउंट केल्या जातात. हे मशीनच्या संरचनेत सहज एकत्रीकरण करण्यास अनुमती देते. बोल्ट होलसह फ्लँग केलेले डिझाइन सामान्य आहेत, सुरक्षित संलग्नक प्रदान करतात.

उत्पादन प्रक्रिया: कच्च्या मालापासून ते तयार रिंगपर्यंत

उच्च-गुणवत्तेच्या स्लीव्हिंग रिंगच्या उत्पादनासाठी प्रगत फोर्जिंग, मशीनिंग आणि उष्णता उपचार क्षमता आवश्यक आहेत.Huaxiया क्षेत्रांमध्ये मोठ्या प्रमाणात गुंतवणूक केली आहे.

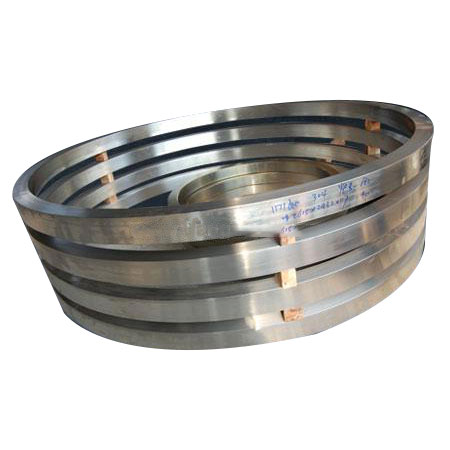

रिंग-प्रकार फोर्जिंग

ही प्रक्रिया स्टीलच्या पिंड किंवा बिलेटपासून सुरू होते, जी गरम केली जाते आणि नंतर रिंगच्या आकारात बनविली जाते.Huaxiसामग्रीला आकार देण्यासाठी 3,600-टन तेल हायड्रॉलिक प्रेस, 5m रिंग मिल आणि इलेक्ट्रो-हायड्रॉलिक हॅमर वापरते. ही फोर्जिंग प्रक्रिया स्टीलच्या धान्याची रचना संरेखित करते, त्याची ताकद, कणखरपणा आणि थकवा सहन करण्याची प्रतिकारशक्ती सुधारते.

अचूक मशीनिंग

फोर्जिंग केल्यानंतर, अंगठी अचूक मशीनिंगमधून जाते.Huaxi2-5m उभ्या लेथ, 5m NC ड्रिलिंग मशीन आणि इतर प्रगत उपकरणांनी सुसज्ज आहे. ही यंत्रे तयार केलेल्या स्लीइंग रिंगसाठी आवश्यक अचूक आकारमान, बोल्ट होल आणि गियर दात तयार करतात. सीएनसी तंत्रज्ञानाचा वापर सातत्य आणि अचूकता सुनिश्चित करतो.

उष्णता उपचार

स्लीइंग रिंग्ससाठी आवश्यक यांत्रिक गुणधर्म साध्य करण्यासाठी उष्णता उपचार महत्त्वपूर्ण आहे. प्रक्रियेमध्ये सामान्यत: सामान्य करणे, एनीलिंग, शमन करणे आणि टेम्परिंग समाविष्ट असते. विंड टर्बाइन्स सारख्या मागणीसाठी, 42CrMo4V सारखी सामग्री वापरली जाते, ज्यांना आवश्यक ताकद आणि कडकपणा प्राप्त करण्यासाठी विशिष्ट उष्णता उपचार पॅरामीटर्सची आवश्यकता असते.

गुणवत्ता नियंत्रण आणि तपासणी

Huaxiपरिपूर्ण गुणवत्ता हमी प्रणाली आणि आधुनिक भौतिक-रासायनिक तपासणी उपकरणांचा संपूर्ण संच आहे. गुणवत्ता विभाग थेट महाव्यवस्थापकांना अहवाल देतो आणि उत्पादन प्रक्रियेच्या प्रत्येक टप्प्यावर काटेकोरपणे नियंत्रण ठेवतो. हे सुनिश्चित करते की गैर-अनुरूप सामग्री कधीही गोदामात प्रवेश करणार नाही, पुढील प्रक्रियेकडे जाऊ शकत नाही किंवा कारखाना सोडणार नाही.

मुख्य उद्योगांमध्ये अर्ज

दSlewing रिंगपासूनHuaxiहे विविध प्रकारच्या उद्योगांमध्ये वापरले जाते जेथे जड भार विश्वसनीयपणे फिरणे आवश्यक आहे.

• पवन ऊर्जा- स्लीव्हिंग रिंग हे विंड टर्बाइनमधील महत्त्वाचे घटक आहेत, ज्याचा वापर जांभई प्रणालीमध्ये केला जातो (नासेलला वाऱ्यामध्ये बदलण्यासाठी) आणि पिच सिस्टम (ब्लेड अँगल समायोजित करण्यासाठी). रिंग्सने अत्यंत हवामानाचा सामना केला पाहिजे आणि दशकांपासून विश्वसनीय ऑपरेशन प्रदान केले पाहिजे.

• बांधकाम आणि उत्खनन- उत्खनन करणारे, क्रेन आणि एरियल वर्क प्लॅटफॉर्म त्यांच्या रोटेशनल हालचालीसाठी स्लीइंग रिंगवर अवलंबून असतात. ही यंत्रे जास्त भार असलेल्या आणि वारंवार, अनेकदा दोलायमान, गतीसह मागणी असलेल्या वातावरणात कार्य करतात.

• साहित्य हाताळणी- पोर्ट क्रेन, शिप अनलोडर्स आणि स्टेकर रिक्लेमर्स त्यांच्या बूम आणि हाताळणी उपकरणे फिरवण्यासाठी स्लीव्हिंग रिंग वापरतात. रिंग्सने उच्च भार आणि वारंवार कर्तव्य चक्र हाताळले पाहिजेत.

• खाण उपकरणे- ड्रॅगलाइन्स आणि बकेट व्हील एक्साव्हेटर्स सारख्या मोठ्या प्रमाणात खाणकाम यंत्रे, त्यांच्या मोठ्या संरचनांना आधार देण्यासाठी आणि फिरवण्यासाठी स्लीइंग रिंग वापरतात.

• सागरी आणि ऑफशोअर- स्लीव्हिंग रिंग्जचा वापर जहाज क्रेन, ऑफशोअर प्लॅटफॉर्म क्रेन आणि इतर सागरी अनुप्रयोगांमध्ये केला जातो जेथे गंज प्रतिकार आणि विश्वासार्हता सर्वोपरि आहे.

• औद्योगिक यंत्रसामग्री- रोबोटिक्सपासून टर्नटेबल्सपर्यंत अनेक प्रकारची औद्योगिक उपकरणे अचूक रोटेशनल कंट्रोलसाठी स्लीइंग रिंग वापरतात.

वारंवार विचारले जाणारे प्रश्न

प्रश्न: स्लीव्हिंग रिंग म्हणजे काय आणि ते काय करते?

A: स्लीविंग रिंग, ज्याला टर्नटेबल बेअरिंग असेही म्हणतात, हे एक मोठे बेअरिंग आहे जे एकाच वेळी अक्षीय बल, रेडियल फोर्स आणि उलटण्याच्या क्षणांना समर्थन देऊ शकते. हे जड भारांचे समर्थन करताना रचना फिरवण्यास अनुमती देते. ऍप्लिकेशन्समध्ये क्रेन, एक्साव्हेटर्स, विंड टर्बाइन आणि एरियल वर्क प्लॅटफॉर्म समाविष्ट आहेत.

प्रश्न: स्लीइंग रिंग्जमध्ये कोणती सामग्री वापरली जाते?

A: सामान्य सामग्रीमध्ये 50Mn, 42CrMo आणि C45 यांचा समावेश होतो. विंड टर्बाइन सारख्या मागणीसाठी, 42CrMo4V सारखी उच्च दर्जाची सामग्री वापरली जाते.Huaxiकार्बन स्टील, स्टेनलेस स्टील, अलॉय स्टील आणि डुप्लेक्स स्टीलमध्ये स्लीइंग रिंग ऑफर करते.

प्रश्न: स्लीव्हिंग रिंग सानुकूलित केली जाऊ शकते?

उ: होय.Huaxiग्राहक रेखाचित्रे किंवा नमुन्यांनुसार स्लीव्हिंग रिंग तयार करू शकतात. पर्यायांमध्ये भिन्न व्यास, गियर कॉन्फिगरेशन (अंतर्गत, बाह्य किंवा टूथलेस) आणि माउंटिंग होल पॅटर्न समाविष्ट आहेत.

प्रश्न: स्लीइंग रिंग उत्पादनासाठी Huaxi कडे कोणती प्रमाणपत्रे आहेत?

अ:HuaxiISO9001, जर्मन TUV Rheinland ISO9001 आणि PED, चायना क्लासिफिकेशन सोसायटी ऑथॉरायझेशन, AQSIQ क्लास-A एक्सपोर्ट एंटरप्राइझ असेसमेंट आणि BV फॅक्टरी मंजूरी आहे. ही प्रमाणपत्रे आंतरराष्ट्रीय गुणवत्ता आणि सुरक्षा मानकांचे अनुपालन दर्शवतात.

प्रश्न: कोणते उद्योग स्लीइंग रिंग वापरतात?

A: स्लीव्हिंग रिंग्स पवन ऊर्जा, बांधकाम आणि उत्खनन, सामग्री हाताळणी, खाणकाम, सागरी आणि ऑफशोअर आणि सामान्य औद्योगिक यंत्रसामग्रीमध्ये वापरली जातात.

प्रश्न: स्लीविंग रिंगची विशिष्ट व्यास श्रेणी काय आहे?

A: स्लीइंग रिंगचा व्यास सामान्यतः 0.4 ते 10 मीटर पर्यंत असतो, काही ऍप्लिकेशन्सना अगदी मोठ्या आकाराची आवश्यकता असते.

निष्कर्ष

दSlewing रिंगपासूनHuaxi आधुनिक उद्योगाला शक्ती देणाऱ्या यंत्रसामग्रीमधला एक महत्त्वाचा घटक आहे. गुळगुळीत, नियंत्रित रोटेशन सक्षम करताना एकत्रित भार हाताळण्याची त्याची क्षमता पवन टर्बाइनपासून बांधकाम उपकरणांपर्यंतच्या अनुप्रयोगांसाठी आवश्यक बनवते. उत्पादन प्रक्रियेसाठी-रिंग-टाइप फोर्जिंगपासून ते अचूक मशीनिंग आणि उष्णता उपचारापर्यंत-प्रगत क्षमता आणि कठोर गुणवत्ता नियंत्रण आवश्यक आहे, ज्या क्षेत्रातHuaxiलक्षणीय गुंतवणूक केली आहे.

35,000 टनांहून अधिक वार्षिक रिंग-प्रकार फोर्जिंग उत्पादन, सर्वसमावेशक उपकरण बेस आणि आंतरराष्ट्रीय प्रमाणपत्रांचा संच,Huaxi28 देशांतील ग्राहकांसाठी एक सक्षम भागीदार म्हणून स्वतःला स्थान दिले आहे. कंपनीची दर्जेदार आणि सानुकूल दोन्ही उत्पादने तयार करण्याची क्षमता, गुणवत्तेशी बांधिलकीसह, स्लीइंग रिंग्स आणि संबंधित घटकांसाठी एक विश्वासार्ह स्रोत बनवते.

तुम्ही तुमच्या औद्योगिक, पवन उर्जा किंवा बांधकाम अनुप्रयोगासाठी स्लीइंग रिंग्सचा विश्वासार्ह पुरवठादार शोधत असाल किंवा तुम्हाला सानुकूल वैशिष्ट्ये आणि किंमतीबद्दल प्रश्न असल्यास, आम्ही तुम्हाला प्रोत्साहित करतोसंपर्कctआम्हाला आज
